Токарный станок с ЧПУ MetalTec CK 35x400

Токарный станок с ЧПУ - MetalTec CK 35x400 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

ОСОБЕННОСТИ:

• Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку;
• Жесткие направляющие качения;
• Полное кабинетное ограждение;
• Проходное отверстие шпинделя 49 мм;
• Станина имеет индукционную закалку с твердостью HRC50;
• Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
• Ширина станины 350 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам;
• Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.

ПРЕИМУЩЕСТВА:

• Гарантия 2 года;
• Эргономичный дизайн и удобное расположение основных модулей станка;
• Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
• Чугунная станина сводит на нет рабочие вибрации;
• Мощный двигатель для стабильной и высоко производительной работы;
• Подача смазочно-охлаждающей жидкости в зону резки;
• Кабинетная защита;
• Шкаф с электрокомпонентами, степень защиты IP54.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

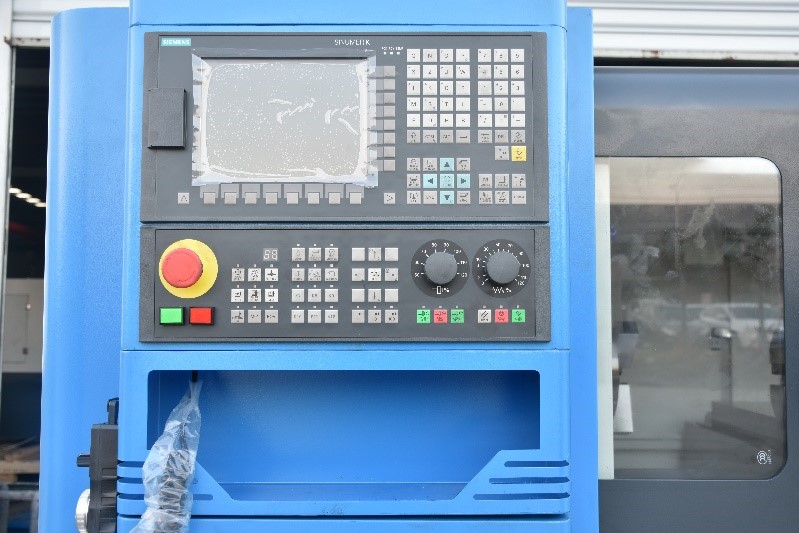

SINUMERIK 808D Advanced Приводная система SINAMICS

Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Двигатели подачи SINAMICS с их идеальными динамикой и точностью.

Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

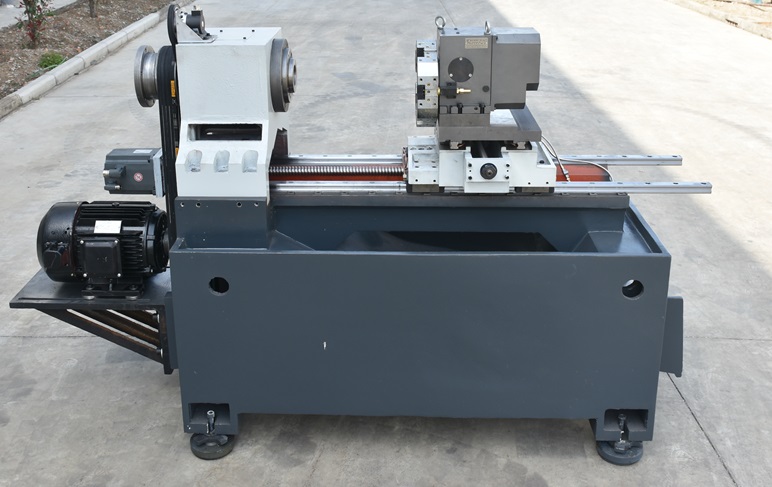

МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

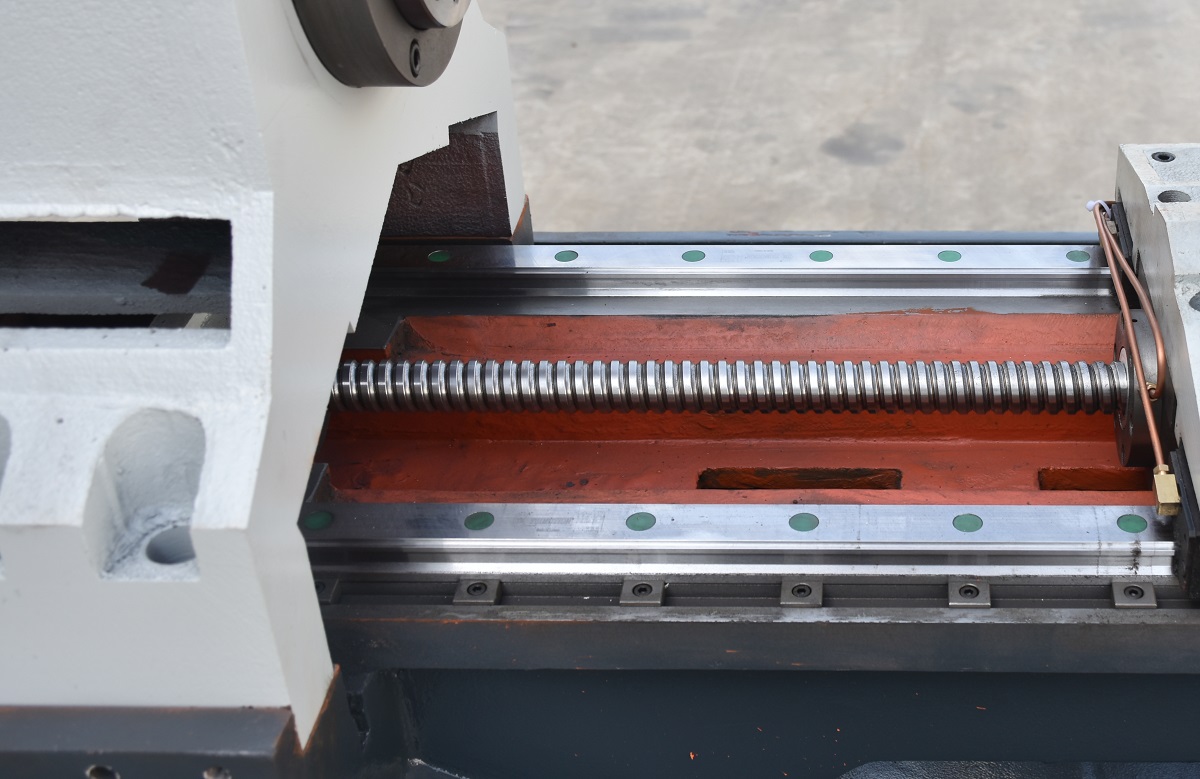

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ (ТАЙВАНЬ)

Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания.

Прослужат долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

Основная область применения: станки с ЧПУ и обрабатывающие центры.

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ

Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

Проходное отверстие шпинделя 49 мм.

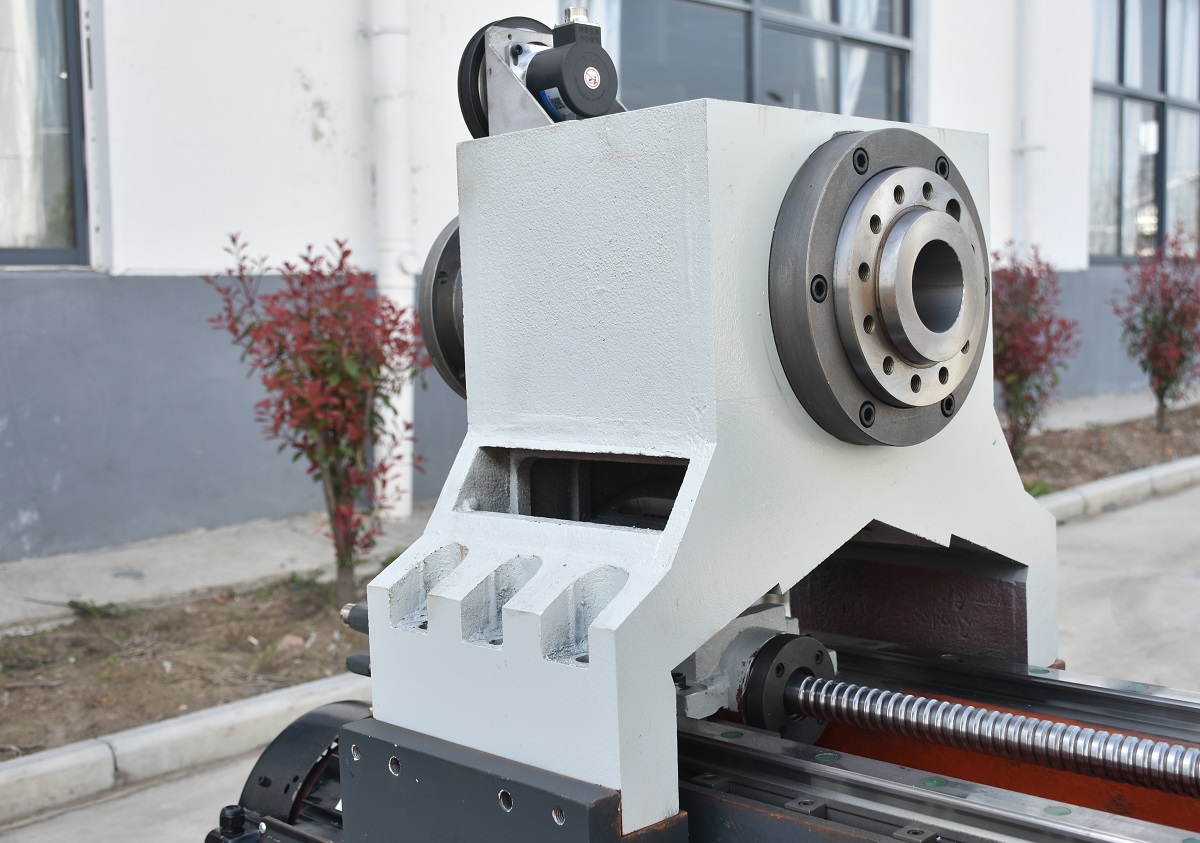

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

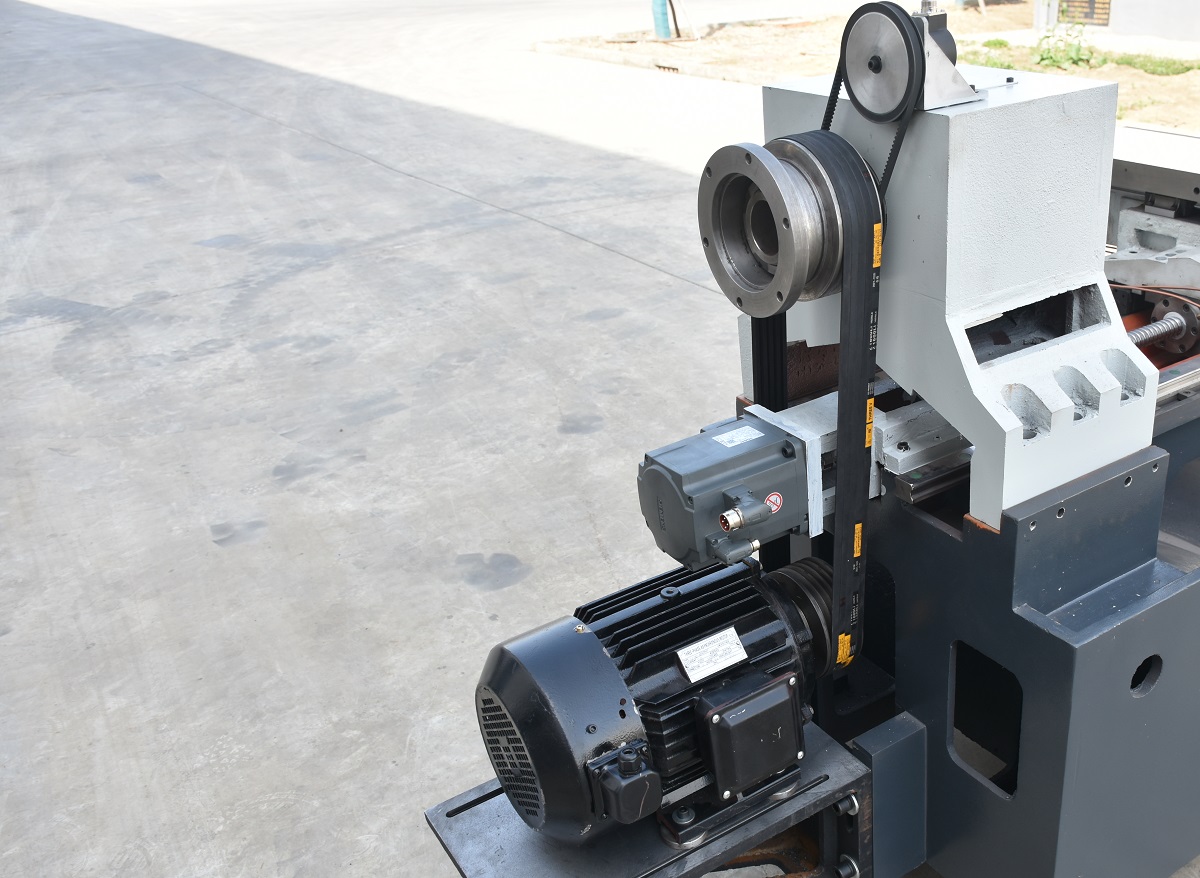

Станок оснащен высокоскоростным надежным двигателем.

Вращение на шпиндель передается через ремень.

Мощность главного привода - 5,5 кВт.

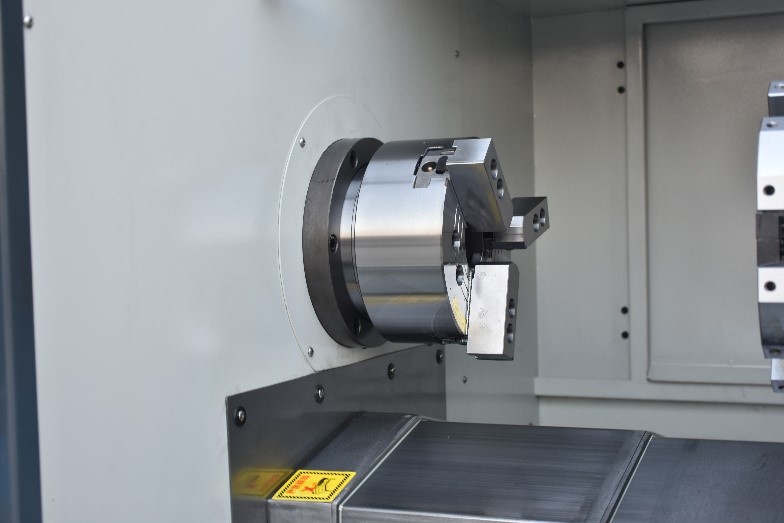

3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН (РУЧНОЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки.

Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

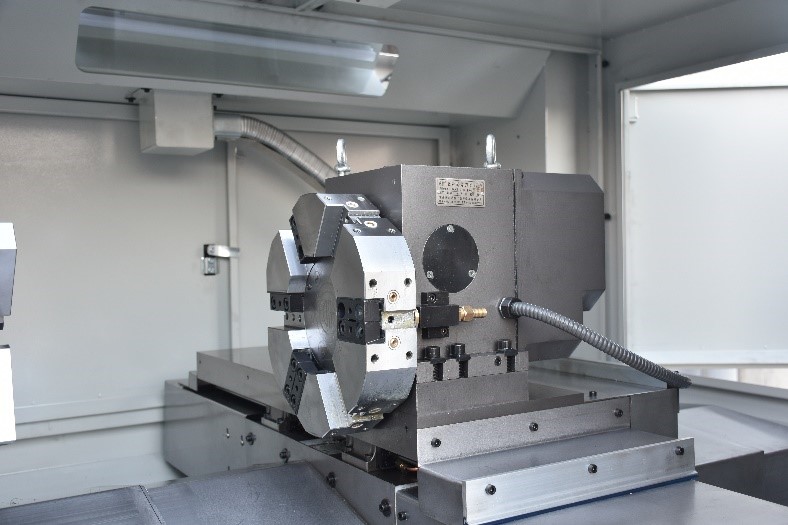

6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА

Размер устанавливаемого инструмента 20 х 20 мм.

Система подачи СОЖ через револьверную голову.

ОПЦИИ:

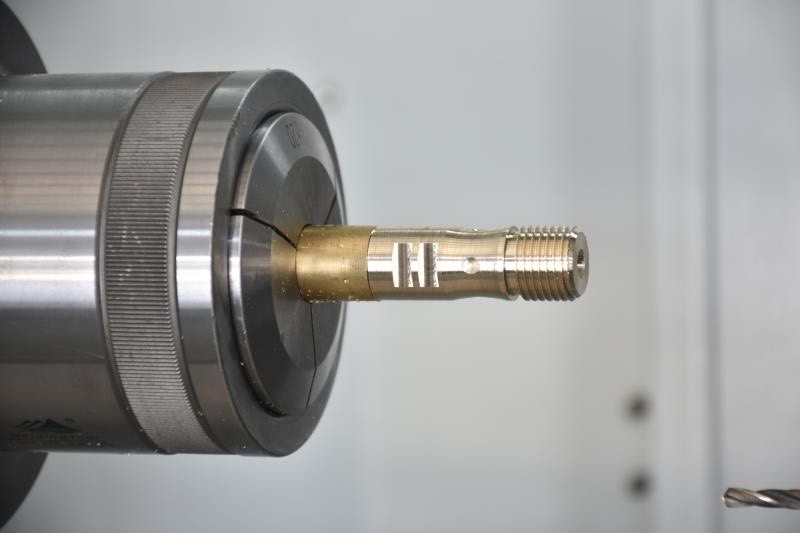

ЦАНГОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН

Возможность обработки прутка диаметром от 0 - 45 мм.

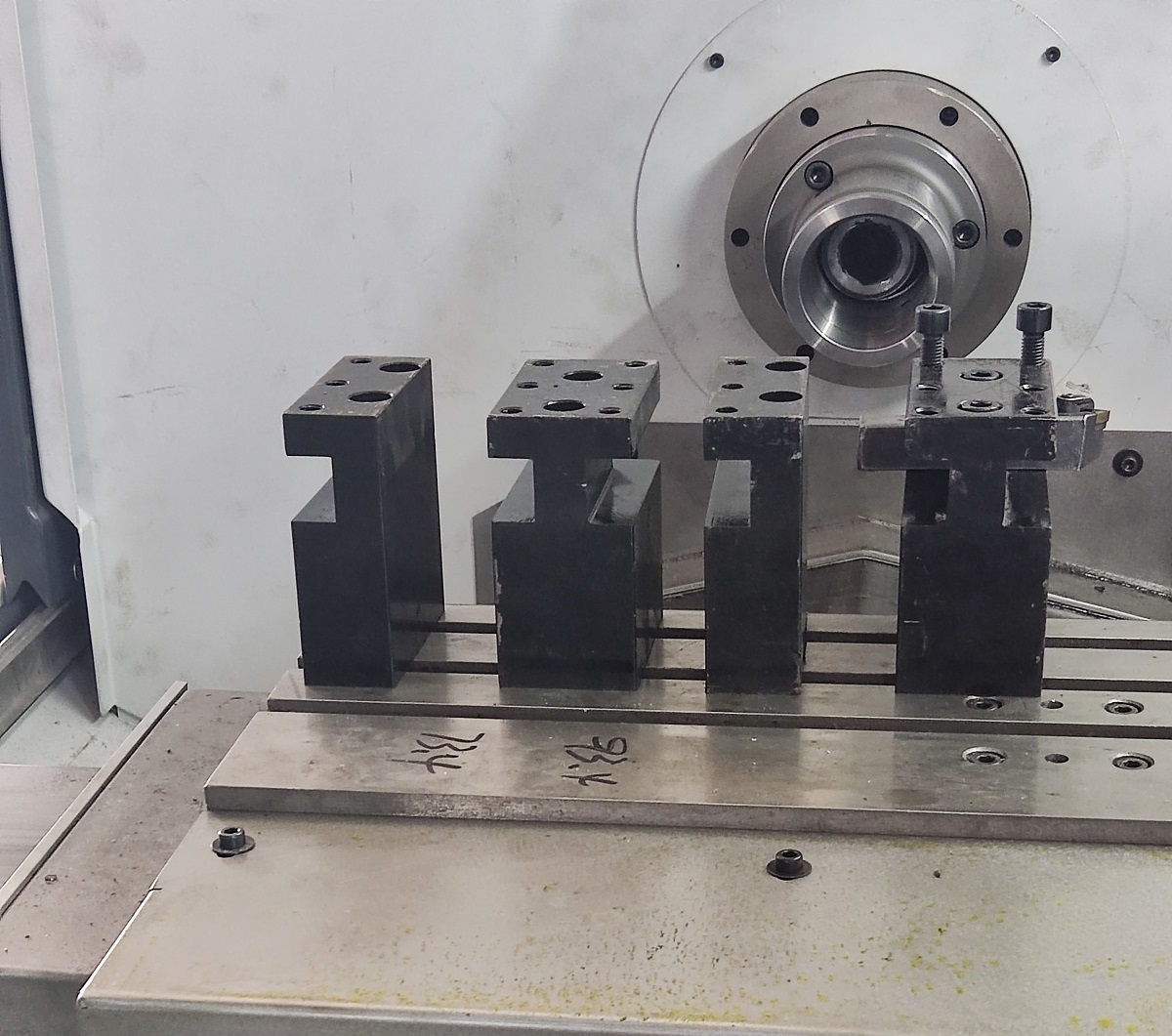

ИНСТРУМЕНТАЛЬНЫЙ УЗЕЛ

Повышение производительности металлообработки за счет сокращения времени на смену инструмента.

Не требуется смена вида инструмента так как это происходит автоматически, инструмент закреплен в держателях на базовой плите суппорта.

Размер устанавливаемого инструмента 20 х 20 мм.

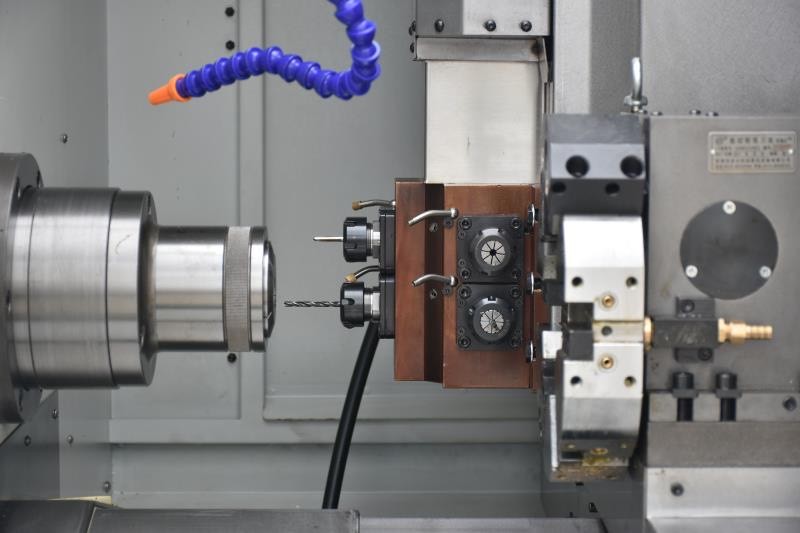

КОЛОННА С ПРИВОДНЫМИ БЛОКАМИ (2+2)

Приводные инструменты для фрезерования, сверления и нарезания резьбы. Полная обработка деталей становится быстрее и проще.

Может выполнять операции бокового фрезерования, сверления и нарезания резьбы.

КОМПЛЕКТАЦИЯ:

• Система управления ЧПУ SIEMENS 808D ADVANCED +
• Монолитная литая массивная станина из чугуна +
• Направляющие качения (Тайвань) +
• Серводвигатели SIEMENS +
• Маховик перемещения по осям +
• Гидравлический 3-х кулачковый патрон +
• 6-ти позиционная револьверная головка +
• Автоматическая система смазки +
• LED освещение +
• Подача СОЖ +
