Токарный станок с ЧПУ METAL MASTER XNC 36100 FM6

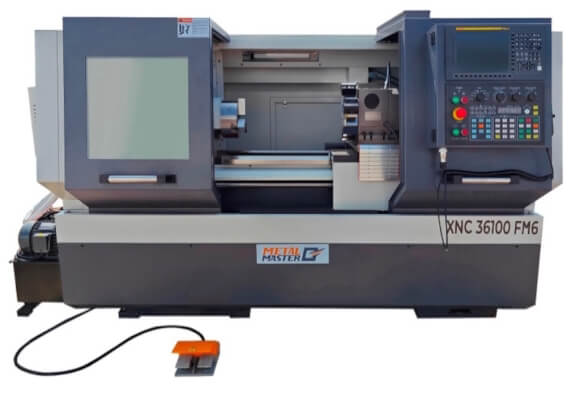

Metal Master XNC 36100 FM6 - это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.

Особенности:

• Массивная литая станина из серого чугуна;
• Массивная чугунная тумба;
• Защита кабинетного типа от брызг и стружки;
• Система ЧПУ Fanuc Oi;
• Простота в программировании;
• Серводвигатели Fanuc;
• 6-ти позиционная револьверная головка для инструмента;
• ШВП по осям X/Z класса точности P3/P4;
• Закаленные направляющие ТВЧ;
• Автоматическая централизованная система смазки;
• Диаметр обработки над станиной - 360 мм;
• Расстояние между центрами - 1000 мм;
• Надежный частотный двигатель.

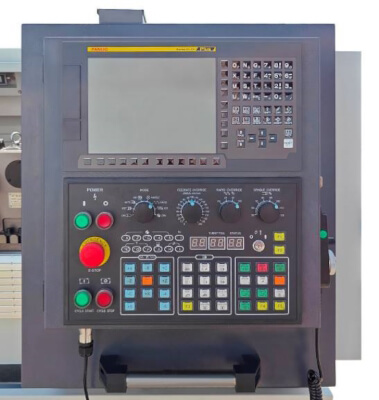

Токарный станок оснащен системой ЧПУ Fanuc Oi, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной обработки является оптимальным выбором для станков данного класса.

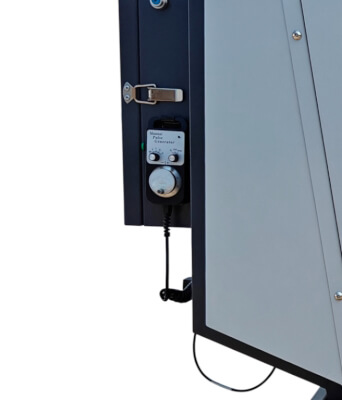

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.

Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 360 мм.

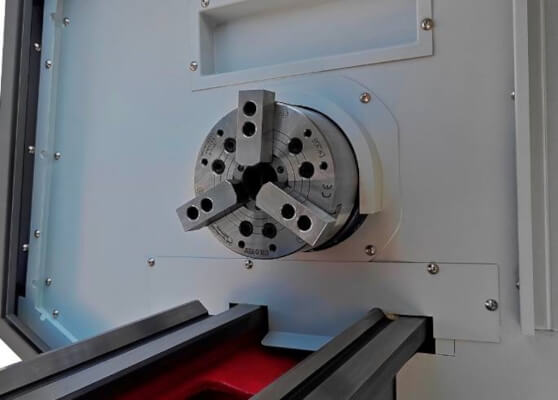

На станке установлен 3-х кулачковый патрон диаметром 200 мм.

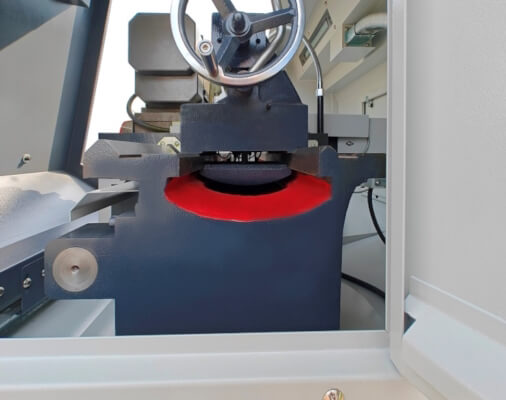

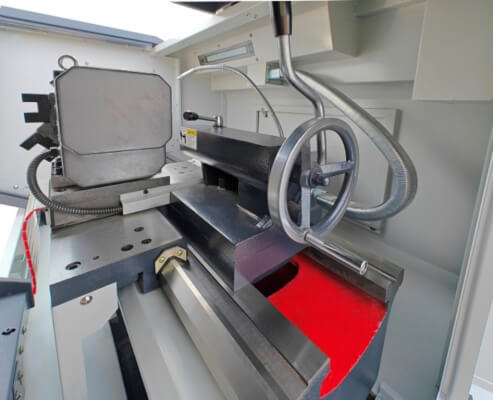

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

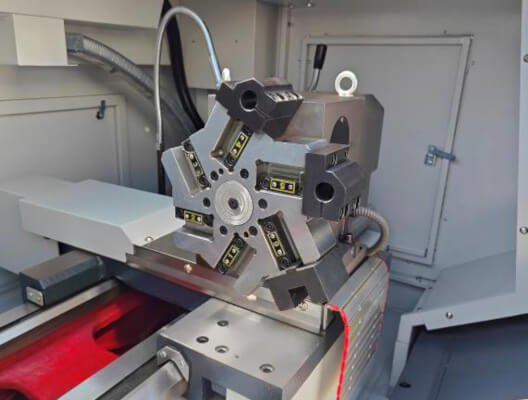

Суппорт оснащен 6-ти позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком 20x20 мм.

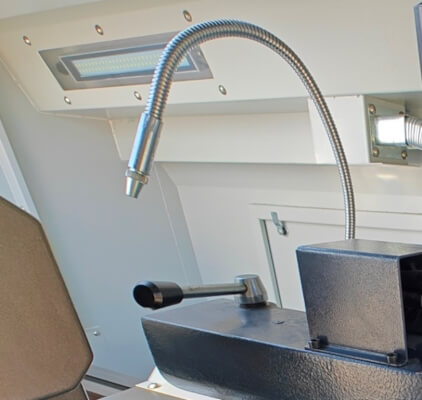

Для уменьшения трения между деталями и защиты инструментов от коррозии и перегрева в зону резания подается СОЖ.

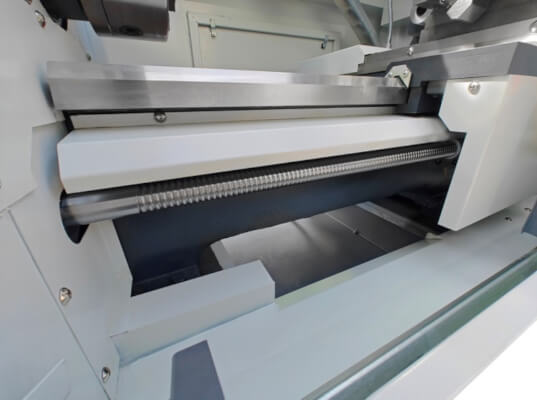

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

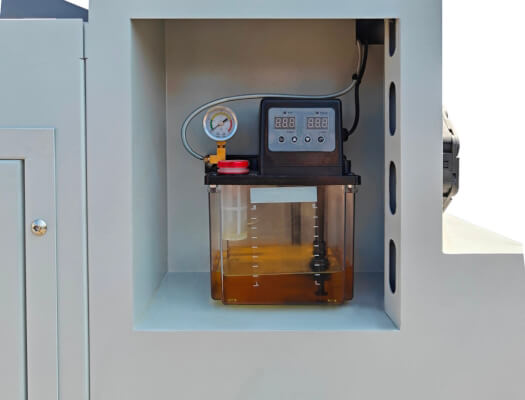

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

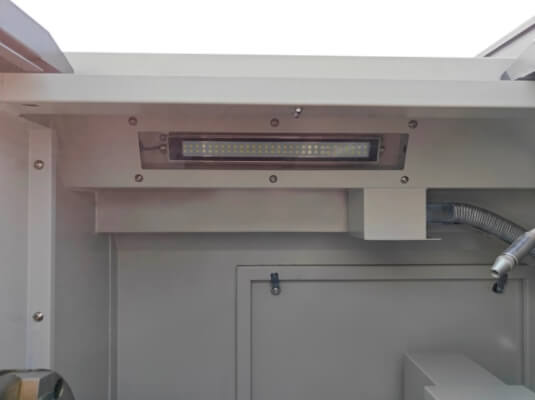

Станок оборудован светодиодной лампой местного освещения.

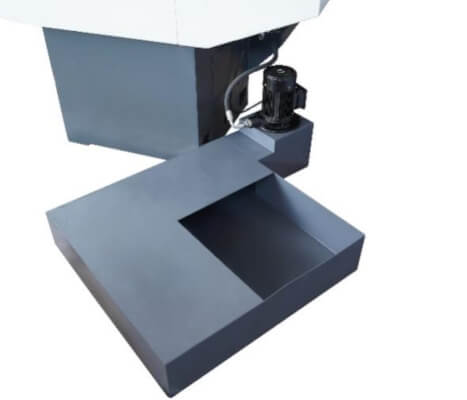

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,12 кВт и резервуар, которые располагаются под станком.

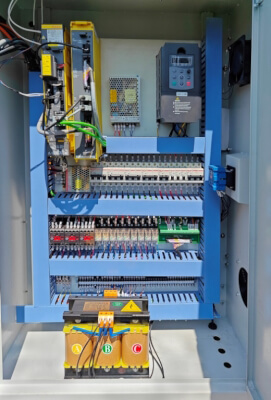

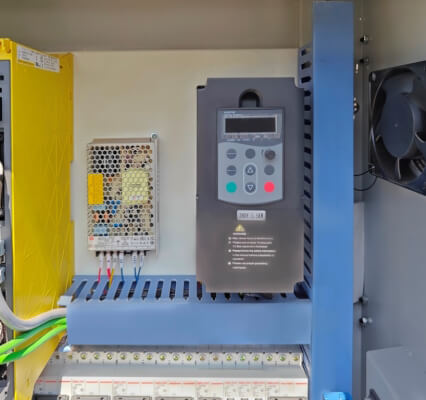

С тыльной стороны станка расположен электрошкаф. Сервоприводы бренда Fanuc, качественные электрокомпоненты, а также частотный преобразователь обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

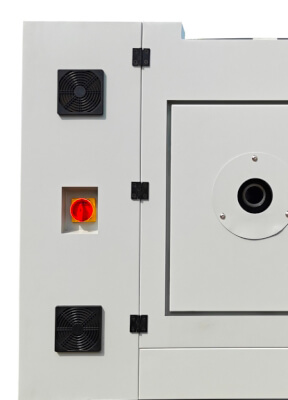

На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.

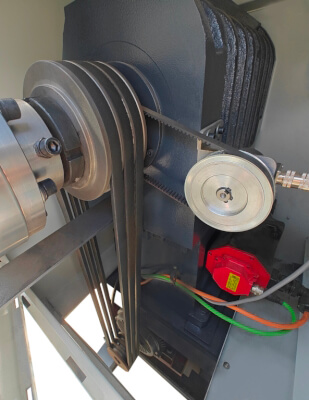

Станок оснащен частотным и надежным двигателем мощностью 5,5 кВт. Вращение на шпиндель передается через клиновые ремни.

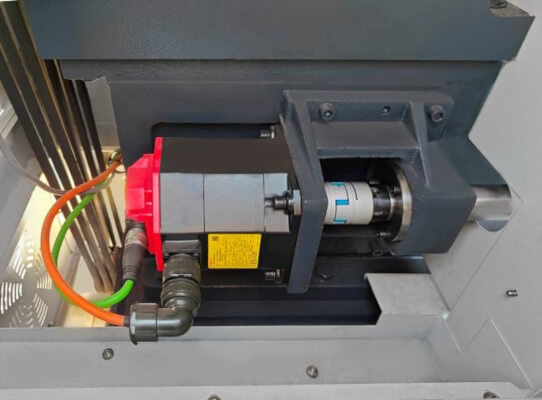

За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Fanuc.

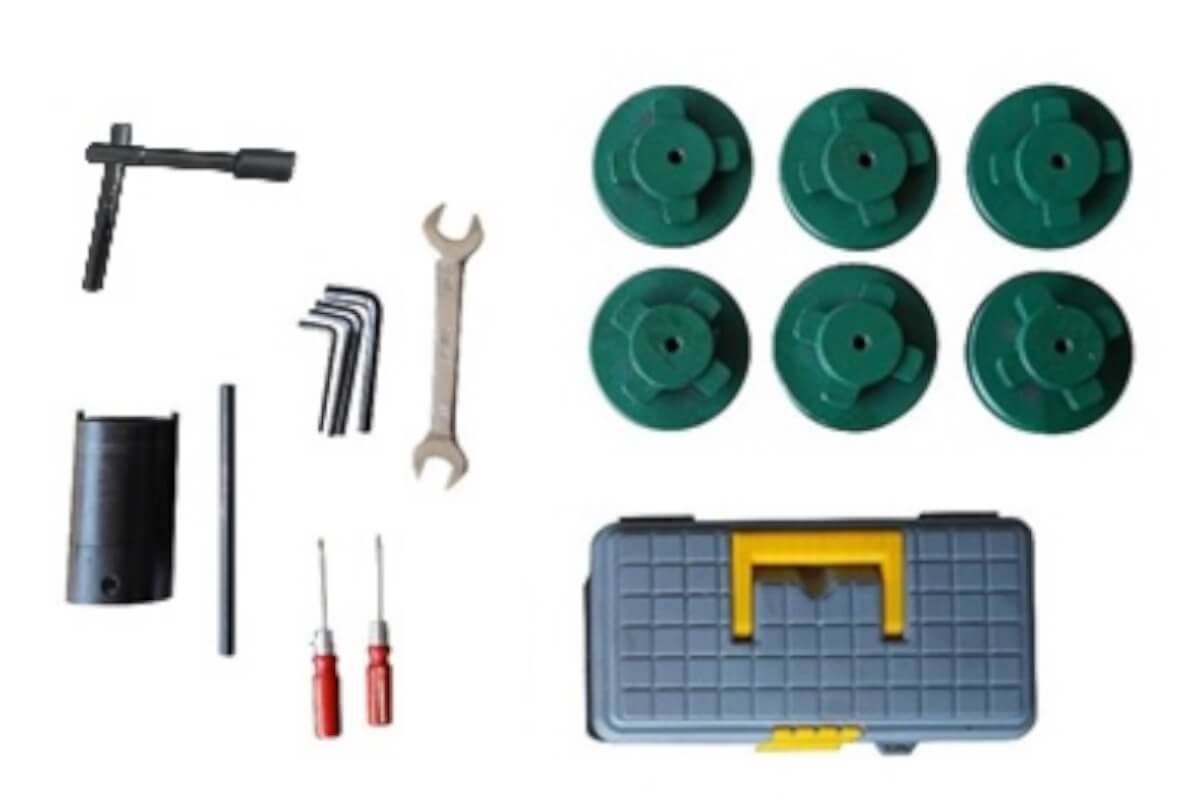

В ЗИП входит рожковый ключ, набор шестигранников, отвертки, ключ для снятия гидравлического патрона, опоры, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.

В стандартную комплектацию станка входят:

• ЧПУ Fanuc Oi;
• 3-х кулачковый патрон 200 мм;
• Задняя бабка, перемещаемая вручную;
• 6-ти позиционный электрический револьверный держатель инструмента;
• Автоматическая смазка и подача СОЖ;
• Освещение рабочей зоны;
• Руководство по эксплуатации.
