Листогибочный пресс METAL MASTER HPJ 1640M c ЧПУ TP10S

Листогибочные прессы серии HPJ-М имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ TP10S с сенсорным экраном. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает сервопривод и высокоточные ШВП с направляющими и датчиком обратной связи.

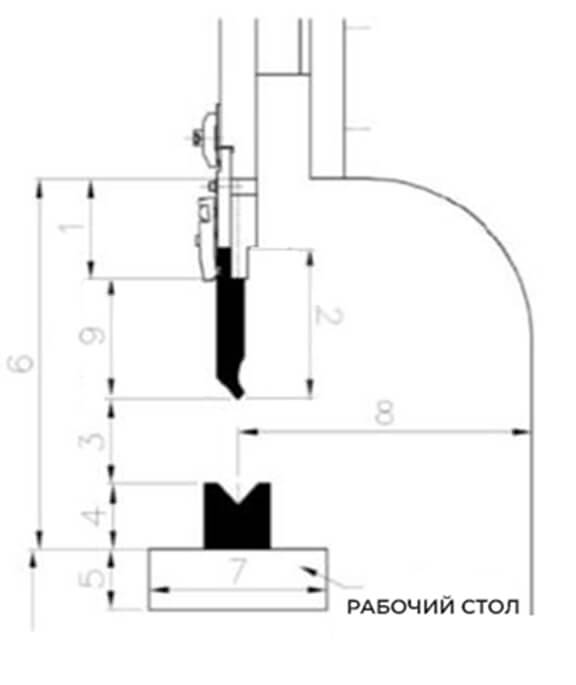

Расстояние

1 - 100 мм
2 - 150 мм
3 - 55 мм
4 - 50 мм
5 - 50 мм
6 - 325 мм
7 - 150 мм
8 - 250 мм
9 - 120 мм

Верхний и нижний инструмент

Пуансон

Матрица

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА

• ЧПУ двухосевой - TP10S с сенсорным экраном;
• Привод по оси X - Серводвигатель;
• Электроавтоматика - Schneider;
• Масляный насос - Шестеренный;
• Инструмент - Матрица 4-сторонняя/пуансон AMADA Promecam;
• Оснащение заднего упора (пальцы) - 2 штуки;
• Пульт управления - На поворотном кронштейне;
• Педаль управления - Выносная, с кнопкой аварийного останова.

Панель управления

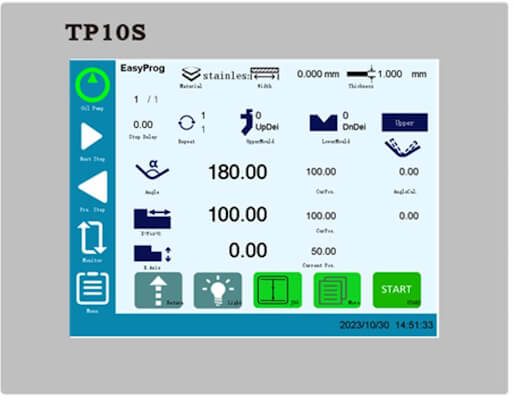

На панели управления расположен ЧПУ TP10S с сенсорным экраном, ЧПУ TP10S позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов. При этом, поддержка работы с серводвигателем оси Х позволяет корректировать и осуществлять точную настройку на необходимые размеры гиба.

Система ЧПУ TP10S с сенсорным экраном имеет:

• 7-дюймовый цветной сенсорный TFT-экран и высокая контрастность;
• Сервопривод по оси X для достижения высокоскоростного и высокоточного позиционирования, повышения эффективности и точности обработки;
• Доступно сохранение 16 программ, каждая программа 25 рабочих шагов;
• Управление положением заднего упора;
• Управление положением слайдера (верхней балки);
• Таблица конфигурации для настройки последовательности клапанов;
• Программное ограничение хода;
• Программирование угла, система автоматически рассчитывает глубину гиба;
• Функция резервного копирования и восстановления параметров;
• Имеется функция автоматического обнаружения помех и столкновений;
• Интерактивный дисплей и система оповещения об ошибках и авариях;
• Функция регулировки обратного расстояния повышает эффективность работы машины;
• Позиционирование точки зажима регулируется автоматически;
• Внесение параметров гибочного инструмента;
• Несколько режимов работы (движение точки, одновременное, непрерывное);
• Сохраняются данные параметров, места установки и программы.

Штанга положений подвижной траверсы

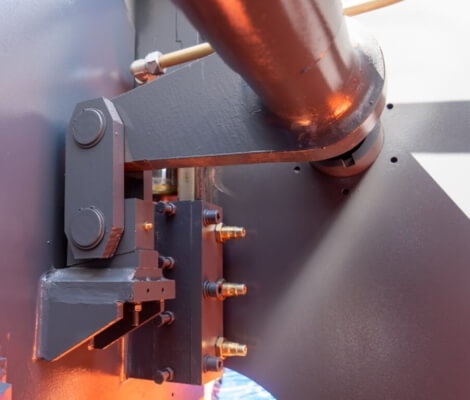

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

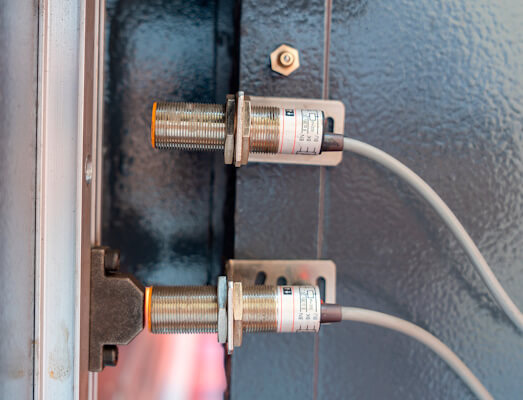

Защита задней стенки с концевым выключателем

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Синхронизация работы цилиндров через торсионный вал.

Станок оснащен сегментным верхним инструментом.

Размеры сегментов: 700 мм + 50 мм + 300 мм + 40 мм + 200 мм + 165 мм + 100 мм + 10 мм + 15 мм + 20 мм.

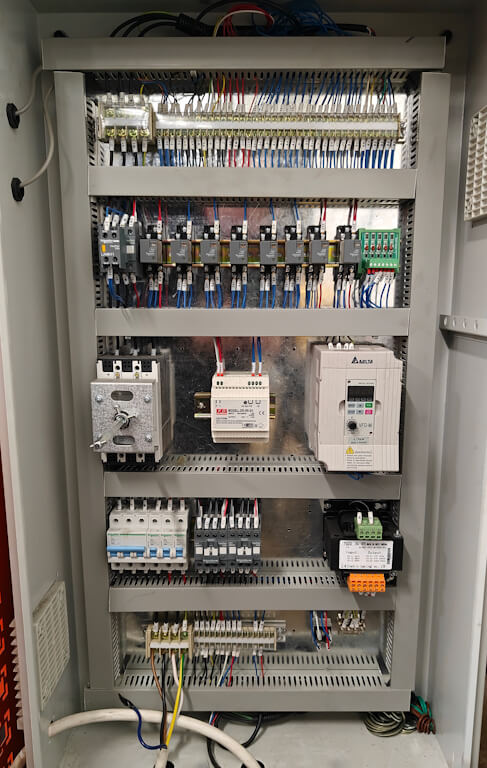

Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ-M используется надежное электрооборудование от европейской компаний Schneider Electric.

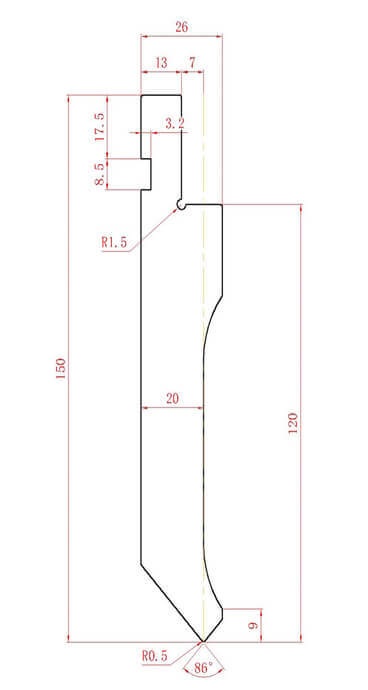

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица) - многоручьевая 4-х сторонняя матрица.

Гидравлическая система бренда Rexroth расположена на верхней части станка

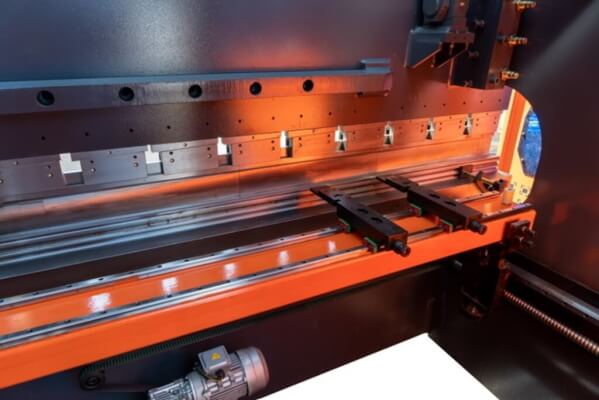

Задний упор с линейными направляющими.

Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

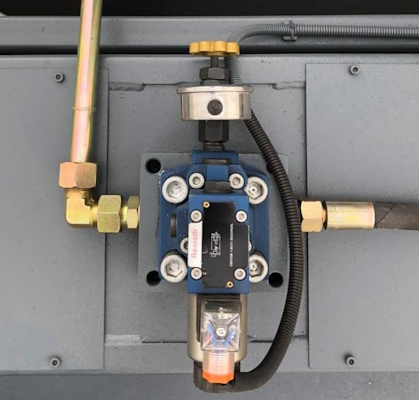

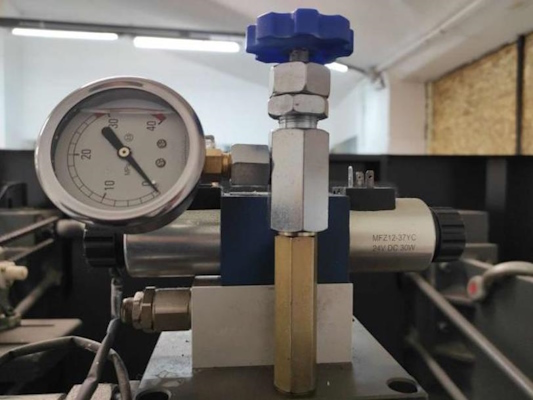

Манометр и регулятор усилия пресса

Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

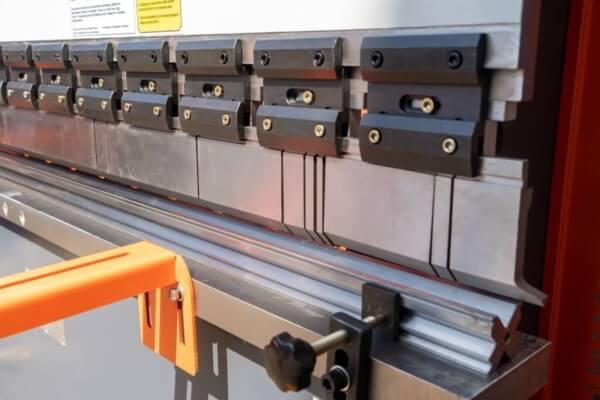

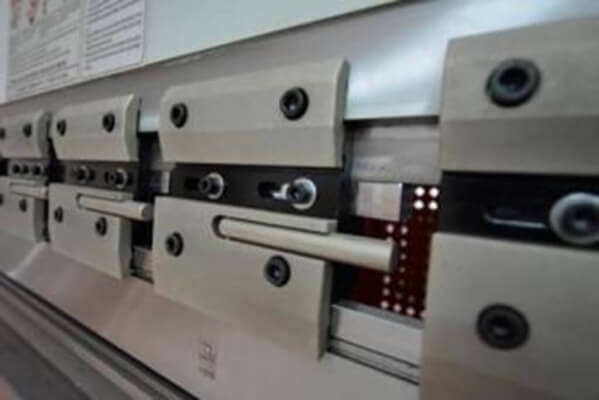

Быстросъёмный инструмент

Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

Стандартная комплектация:

1. Двухосевая система ЧПУ TP10S с сенсорным экраном;
2. Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
3. Сервопривод по оси X;
4. Боковое защитное ограждения;
5. Заднее защитное ограждение;
6. Электроавтоматика Schneider;
7. Зубчатый масляный насос;
8. Быстросъёмный инструмент;
9. Главный двигатель бренда Siemens.

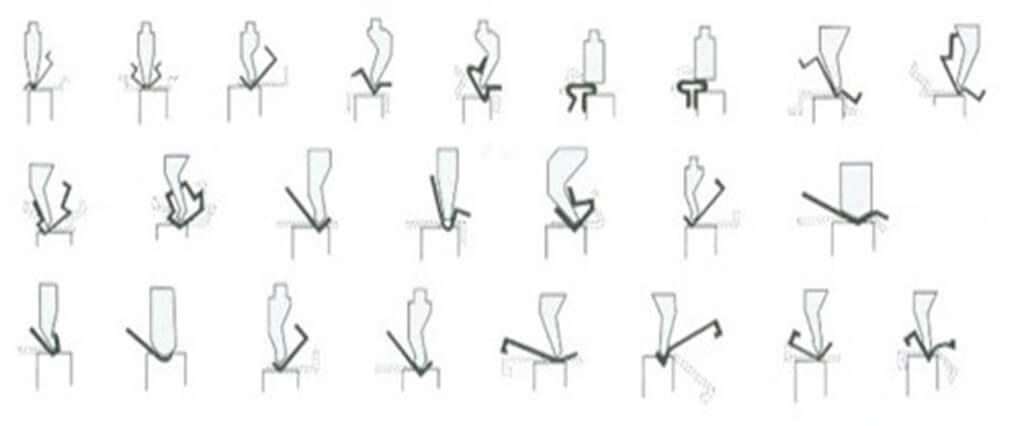

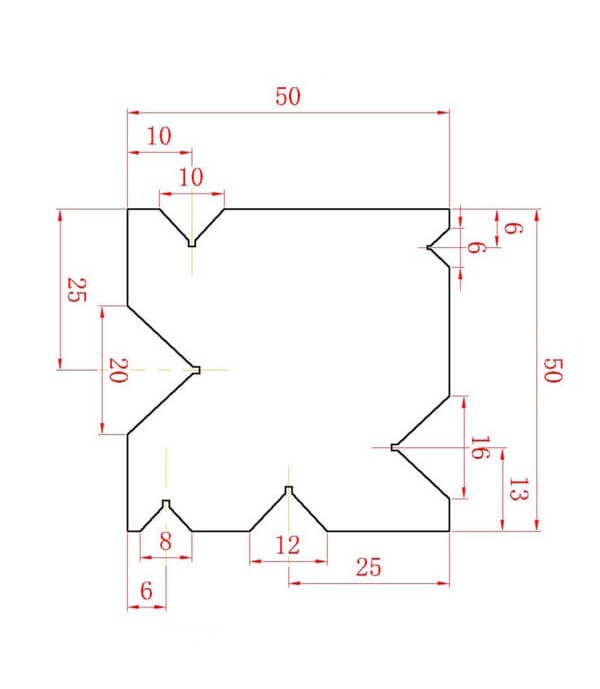

Профили, получаемые при использовании листогиба HPJ 1640M c ЧПУ TP10S:

ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ

Оптимальное сочетание цены и качества

Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.

Широкий спектр функциональных характеристик

Большой выбор размеров и функций позволяет выполнить практически любые требования производства.

Высокая производительность

Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.

Надежность и износостойкость конструкции

Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения.

Точность и простота настройки на работу с необходимой толщиной листа

Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.

Простота в использовании

На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.

Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.

Безопасность

Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
